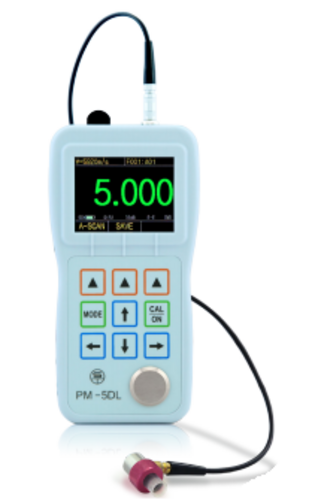

Mesure d’épaisseur de parois par ultrason résolution à 1 µm – MP5 et MP5-DL
| Longueur: | 153 mm |
|---|---|
| Précision: | 0.002 |
| Largeur: | 76 mm |
+10 000 Produits
Livraison en 24/48H
-
Protection et hygiène
- Rangement et manutention
- Fixation et bridage industriels
-
SOLUTION PLASTURGIE
-
Solutions d'usinage
- Consommables industriels
- Outillage industriel
-
Métrologie
Descriptif détaillé
Les appareils portatifs à lecture digitale de la série MU permettent de mesurer l’épaisseur d’un matériau avec grande précision par le principe des ultrasons. Ce procédé permet de mesurer une épaisseur lorsque l’on ne peut accéder que d’un seul coté de la pièce à contrôler. Les modèles MP5 et MP5-DL avec la lecture à 0.001 mm (1µm) sont particulièrement adapté pour les petites épaisseurs, jusqu’à 25,4 mm devant être mesurer avec une très grande précision. MP5-DL avec sa mémoire interne de
Principe des ultrasons : Mesurer le temps de parcours d’une onde aller et retour à travers la paroi d’un échantillon, permettant d’effectuer une mesure sans destruction de l’échantillon.
Tous les matériaux solides peuvent être mesurés à l’exception des caoutchoucs.
Chaque matériau a une vitesse de propagation spécifique, cette célérité peut-être calibrée dans le menu calibration.
√ 1 Boîtier de lecture
√ 1 Sonde D15A avec câble
√ 1 Flacon de couplant
√ 2 piles AAA 1,5 V, mode d’emploi.
√ 1 Câble USB + logiciel (uniquement pour MU-5DL)
Principe des ultrasons : Mesurer le temps de parcours d’une onde aller et retour à travers la paroi d’un échantillon, permettant d’effectuer une mesure sans destruction de l’échantillon.
Tous les matériaux solides peuvent être mesurés à l’exception des caoutchoucs.
Chaque matériau a une vitesse de propagation spécifique, cette célérité peut-être calibrée dans le menu calibration.
Caractéristiques :
- Écran couleur 2.4’’, 320×240 pxls
- Fonctionnement par impulsion d’onde sonore avec sonde émettrice/réceptrice
- Étendue de mesure 0,20 à 25.4 mm
- Résolution : 1 µm (0.001 mm)
- Unités mm et Inch
- Gains : Standard, faible, élevé
- Affichage 3 modes :
Valeur seule, Différentiel en % par rapport à valeur nominale, Mini+MAXI
- Échantillonnage 3 taux sélectionnables (4, 8 ou 16 Hz)
- Vitesse de propagation de l’onde : 500 à 9999 M/s
- Alarmes paramétrables :Tolérances haute et basse, alarme visuelle
- Mémoire 100 000 données, 1000 SCAN (MP-5DL uniquement)
- Alimentation 2x AA 1,5V
- Autonomie 40 Heures
- Température utilisation :-10°C à +50°C
- Dimensions 153x76x37 mm
- Langue Français, Anglais
√ 1 Boîtier de lecture
√ 1 Sonde D15A avec câble
√ 1 Flacon de couplant
√ 2 piles AAA 1,5 V, mode d’emploi.
√ 1 Câble USB + logiciel (uniquement pour MU-5DL)
Caractéristiques Techniques Communes
| Longueur | 153 mm |
|---|---|
| Précision | 0.002 |
| Largeur | 76 mm |
| Type | Mesureur d'épaisseur |
| Hauteur | 37 mm |
| Poids | 0.28 Kg |
| Résolution | 0.001 |
| Réf. | Nom | Caractéristiques | Mémoire / Logiciel | Stock | Conditionnement | Panier |
|---|---|---|---|---|---|---|
| 2 / 2 | ||||||
| 330.510570520 | Mesureur d’épaisseur de parois par ultrasons MP5 | MP5 | non | 1 | ||
| 330.510570530 | Mesureur d’épaisseur de parois par ultrasons MP5-DL | MP5-DL | oui | 1 |
